Taggennemføringer

Sådan virker en taggennemføring

En taggennemføring anvendes til at føre ventilation, udsugning, indtag, kabel eller teknik sikkert gennem tagkonstruktionen – uden at kompromittere bygningens klimaskærm.

Typiske anvendelser:

• Taggennemføring til ventilation og boligventilation

• Afkast og luftindtag til mekaniske ventilationsanlæg

• Taggennemføring til kabel, solceller og tekniske installationer

• Taggennemføring til fladt tag, tagpap og eternit

• Tilslutning af tagventilatorer og taghætter

En forkert dimensioneret eller dårligt monteret gennemføring kan føre til fugt, kuldebroer, kondens og utætheder.

Materialer, konstruktion og funktion

Taggennemføringer er konstrueret til at modstå:

• Regn, sne og vindpåvirkning

• Temperaturudsving og UV-stråling

• Undertryk og overtryk fra ventilationssystemer

Anvendte materialer:

• Galvaniseret, rustfrit eller lakeret stål

• Slagfast plast og kompositmaterialer

• Isolerede konstruktioner til kondensforebyggelse

En isoleret taggennemføring anbefales især ved boligventilation og varmegenvinding, hvor temperaturforskelle ellers kan danne fugt i tagkonstruktionen.

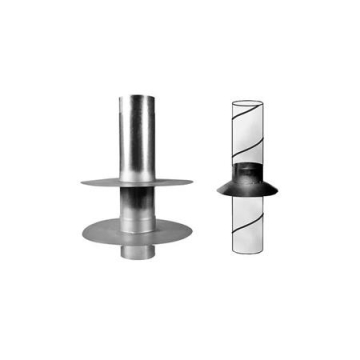

Lindab taggennemføringer – praktisk modulopbygning

I disse taggennemføringer opnås præcise, tætte samlinger og kompatibilitet med Lindab ventilation.

Efterspurgte serier og betegnelser:

• Lindab TGF / TGFV

Fordele ved Lindab taggennemføring:

• Modulopbygget system for nem montage

• Dokumenteret tæthed og robust konstruktion uden stort vedligehold

• Velegnet til både flade og skrå tagrygge

• Matcher Lindab kanalsystemer herunder SR rør og taghætter

Bemærk; TGFMF røret er fuget fra fabrikken – husk at kontrollere denne for transport-/håndteringsskader og gå den efter, når montagen er færdig. Vind-/vandpåvirkninger kan ”trætte” fuger, hvorfor du bør tilse dem med maksimalt halvandet års mellemrum.

Exhausto TGR produkter og tagventilation

Exhausto A/S leverer gennemprøvede løsninger til såvel bolig- som erhvervsventilation.

I sortimentet finder du bl.a.:

• Exhausto taggennemføring

• Exhausto THAV og TGK

• Løsninger til Exhausto tagventilatorer og boligventilation

Gennemføringerne er udviklet til:

• Sikker afkast- og indtagsføring

• Stabil drift i kombination med tagventilator

• Tæt integration med eksisterende Exhausto ventilation

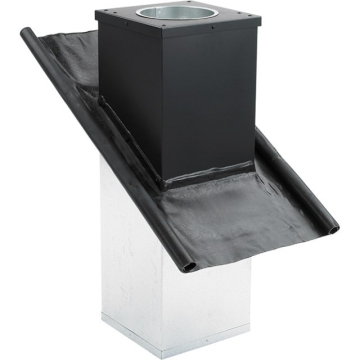

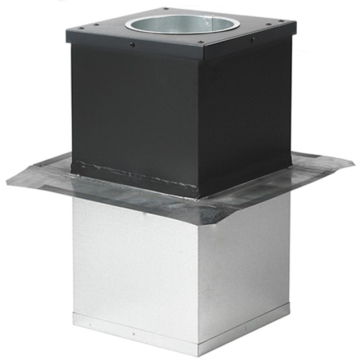

TGK taggennemføringer – robust og isoleret løsning til tagventilation

Her er der tale om kvadratiske gennemføringer, hvor funktionalitet og æstetik smelter sammen, når ventilationskanaler skal føres sikkert gennem tagkonstruktionen. TGK er udviklet til brug sammen med Exhausto DTH og DTV tagventilatorer, hvor taggennemføring og ventilator monteres i én samlet, integreret løsning.

Kernen i TGK’s konstruktion er en flerlagsopbygning bestående af robust galvaniseret stålplade, et 50 mm isoleringslag af mineraluld og en indre perforeret plade, som sammen sikrer termisk isolering og lyddæmpning.

TGK-tag¬gennemføringer leveres i flere standardstørrelser og længder, så de kan tilpasses forskellige ventilationskapaciteter og taghældninger. De leveres typisk med vejrbestandig PERFORM-inddækning, og kan tilpasses tagets hældning – alternativt fås de med zink- eller specialinddækning efter projektets behov.

Ydermere har TGK indbygget kabelkanal, hvilket gør det nemmere at føre kabelinstallationer gennem tagfladen uden ekstra udskæringer eller tætningsarbejde. Som tilbehør kan der vælges overtryksspjæld og bærejern for en mere stabil montering – især på større ventilationsløsninger.

Systemair taggennemføringer – kompatible med TFSR

Med Systemair ventilation får du fleksible og internationalt gennemtestede løsninger.

Vi fører taggennemføringer, herunder RTG, der er brugbare med Systemair TFSR tagventilatorer, hvilket gør dem velegnede til:

• Erhvervsbyggeri og tekniske installationer

• Boligventilation med høj luftydelse

• Projekter med fokus på standardisering og driftssikkerhed

RTG kabel tag gennemføringer

RTG roof penetrations fra Systemair passer sammen med Systemair TFSR tagventilatorer. Fokus er på enkel montage, driftssikkerhed og et visuelt helstøbt resultat.

Konstruktionen er lyd- og kondensisoleret, hvilket reducerer støjtransmission og kondensdannelse i tagkonstruktionen – en vigtig faktor ved kontinuerlig drift og større luftmængder. RTG leveres som standard i sort pulverlakeret stål for finish, der matcher moderne tagløsninger og ventilationsinstallationer.

For at lette installationsarbejdet har RTG indbygget kabelføring, så el-tilslutning til ventilatoren kan føres skånsomt og skjult gennem taggennemføringen. Den medfølgende teleskopbæring bidrager til en stabil fastgørelse og gør det muligt at tilpasse montagen til forskellige tagopbygninger og isoleringstykkelser.

RTG penetrations leveres med separat inddækning, som monteres når selve taggennemføringen er fastgjort. Der kan vælges mellem:

• SabetoFlex-inddækning, som nemt formes efter tagets struktur

• Sort pulverlakeret stålinddækning, velegnet til tagpap og plane tagflader

Taggennemføringen fås i længder på 900 eller 1200 mm, og både stål- og flexinddækning kan leveres tilpasset konkrete intervaller for taghældning, så tæthed og korrekt afvanding sikres under forskellige tagforhold. RTG lever op til Brandnorm DS 428:2019 samt kravene i BR18.

Gennemføring til tagpap, solceller og kabel

Vi tilbyder specialløsninger til:

• Taggennemføring tagpap – tætte løsninger til flade tage

• JUAL taggennemføring – kvalitetsløsninger i form af fx rustfri stålflange, gennemføringer med overpap til skrå tage samt 50 mm 1-lags bitumen kabelgennemføringer

• Taggennemføring til solceller og kabel

• Universal taggennemføring og dafa kabelkrave (https://bels.dk/dafa-dafa-universal-kabelkrave-115-o3-o7-o18-5705636502687) til varierende tagtyper

Disse løsninger anvendes ofte i:

• Solcelleinstallationer

• Teknik- og større kabelgennemføringssystemer

• Kombinationer af ventilation og el-installationer

Korrekt valg sikrer, at både tagmembran og installation forbliver tætte i bygningens levetid.

Montage – det skal du være opmærksom på

For et holdbart resultat bør du altid:

• Tilpasse gennemføringen til tagtype og hældning

• Sikre korrekt fastgørelse og inddækning

• Bruge isolerede løsninger ved varme-/kuldetransport

• Følge producentens montagevejledning

For montører og indkøbere er det vigtigt at vælge systemkompatible løsninger, så taggennemføring, tagventilator og taghætte arbejder optimalt sammen.

Taggennemføringer til professionelle og private

Uanset om du er:

• Privat boligejer

• Ventilationsmontør

• Rådgiver eller indkøber

• Entreprenør med EU-projekter

finder du her taggennemføringer i høj kvalitet, der matcher gældende krav til ventilation, tæthed og holdbarhed. Har du behov for sparring om valg af Lindab, Exhausto eller Systemair taggennemføring, kontakt os da på info@bels.dk eller udfyld kontaktformularen. Du får svar inden for 24 timer.
