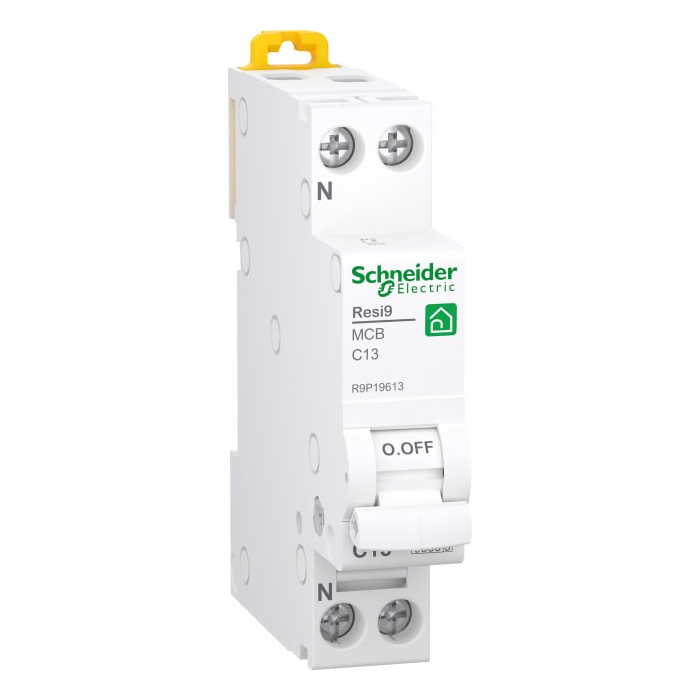

Schneider Resi9 xp mcb 1pn c13a 6ka 18mm

Dette Resi9-produkt er en lavspændings-miniatureafbryder (MCB). Det er en 1P+N afbryder med 1 beskyttet pol og 13A i mærkestrøm og C udløsningskurve Den Icn-klassificerede kortslutningsbrudkapacitet er op til 6.000A ved 230VAC med en driftsfrekvens på 50Hz til 60Hz i overensstemmelse med EN/IEC 60898-1 standarden. Denne miniatureafbryder beskytter kredsløbet mod kortslutning og overbelastningsstrøm. Dette produkt overholder EN/IEC 60898-1 standarden. Den elektriske udholdenhed er op til 7.500 cyklusser og den mekaniske udholdenhed er op til 20.000 cyklusser. Resi9 er målrettet boliger til individuelle og kollektive bygninger. Denne afbryder har en ON/OFF indikation for lokal signalering med vippekontrol. Den har en tunneltype terminalforbindelse øverst eller nederst. Tilslutningen tillader stive kobberkabler med en kabelspændekapacitet på 1mm² til 16mm². Tilslutningen tillader fleksible eller med ferrule kobberkabler med en kabelspændekapacitet på 1mm² til 10mm². Den nominelle Ue-driftsspænding er op til 230VAC med en driftsfrekvens på 50Hz til 60Hz. Ui nominelle isolationsspænding er op til 440VAC. Uimp-impulsen modstår spændinger på 4kV. Overspændingskategorien er 3. Den kan monteres på DIN-skinne til modulopbygning. Bredden i 9 mm pitch er 2. Dimensionerne er (B) 18 mm x (H) 81 mm x (D) 70,5 mm. Produktets farve er hvid (RAL 9003). Produktets vægt er 110g. Forureningsgraden er 2 i overensstemmelse med EN/IEC 60898-1 standarden. Den relative luftfugtighed er 95% ved 55°C. Varmeafgivelsen er 3,3W. Tropicaliseringsniveauet er 2 i overensstemmelse med IEC 60068-1 standarden. Begrænsningsklassen er 3 i overensstemmelse med EN/IEC 60898-1 standarden. Afisoleringslængden er 13 mm (top eller bund). Tilslutningsmomentet er 2N.m (top eller bund) for PZ2 skruetrækker type. IP-beskyttelsesgraden er IP20 og bliver IP40 én gang i tavle. Driftstemperaturen er fra -25°C til +60°C. Opbevaringstemperaturen er fra -40°C til +60°C.

Find mere information omkring produktet:
Læs mere

Link til producent:
Schneider
Schneider

Antal beskyttede poler	1
Antal poler (total)	2
Brydeevne ICN EN 60898 ved 230V	6 kA
Egnet til skjult installation	Nej
Eksplosionsikker	Nej
Energibegræsningsklasse	3
Forureningsgrad	2
Frekvens	50 - 60 Hz
Fødevarekontaktmateriale	Nej
Indbygningsdybde	44 mm
Indmuringsmontage	Nej
Kapslingsklasse (IP)	IP20
Max ledertværsnit entrådet	1 - 16 mm²
Max ledertværsnit flertrådet	1 - 10 mm²
Modul-bredde	1
Mulighed for udvidelse	Nej
Mærkespænding	230 V
Mærkestrøm	13 A
Nominel isolationsspænding Ui	440 V
Nominel mærkespænding (Uimp)	4 kV
Omgivelsestemperatur under drift	-25 - 60 °C
Overspændingskategori	3
Parallell omkobling N-neutral	Ja
REACH - indeholder produktet stoffer fra kandidatlisten?	Nej
RoHS-kompatibel:	Ja
Spændingstype	AC
Udløserkarakteristik	C
UNSPSC	39121603
