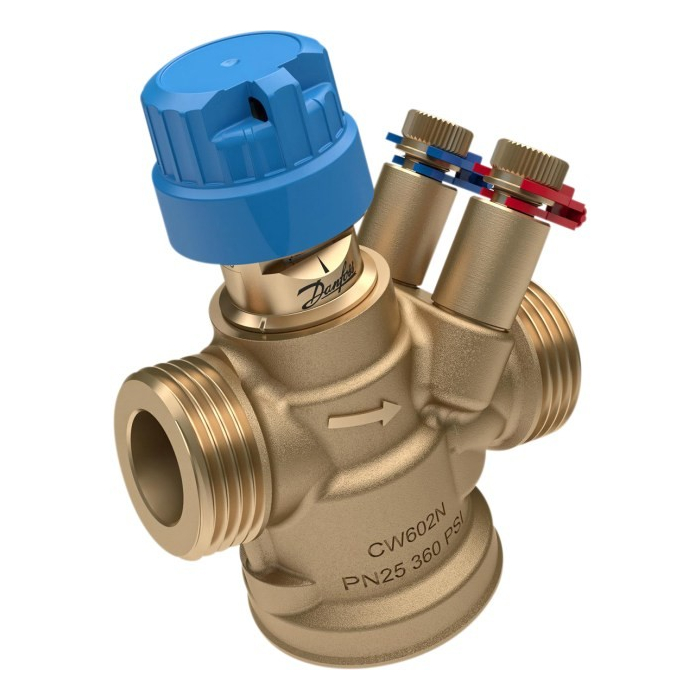

Danfoss Ab-qm 4.0 dn15 udv.

AB-QM DN 15, med målenipler, udvendigt gevind, PN25, trykuafhængig flowbegrænser og reguleringsventil
AB-QM med en Danfoss aktuator giver præcis regulering af flow og dermed øget komfort og lavere totalomkostninger takket være
besparelser, der opnås på følgende punkter
AB-QM har en lineær reguleringskarakteristik.
AB-QM er trykuafhængig, hvilket betyder, at reguleringskarakteristikken er uafhængig af det tilgængelige tryk og ikke påvirkes af
en lav autoritet.
Flowbegrænsning på AB-QM opnås ved at begrænse spindelvandringen, og Danfoss aktuatorer kalibrerer sig til ventilens spindelvandring. Dette betyder, at AB-QM bevarer sin lineære karakteristik uafhængigt
af indstilling og differenstryk.
Takket være den forudsigelige karakteristik kan aktuatorerne på AB-QM bruges til at ændre responsen fra lineær til logaritmisk (procentvis).
Det gør AB-QM velegnet til alle anvendelse. i ventilationsaggregater, hvor der er brug for en karakteristik med ens procentdel for at opnå en stabil reguleringssløjfe.
Aktuatorerne kan skifte fra lineær til logaritmisk karakteristik
ved at ændre indstillingen af DIP-switche på aktuatoren.
I systemer med konstant flow i fancoils eller i 1-rørs varmeanlæg kan AB-QM installeres som en automatisk indreguleringsventil i hvert stigrør. AB-QM begrænser flowet til den indstillede værdi og sørger således for
at opnå god vandbalance i systemet

Link til producent:
Danfoss
Danfoss

Beskrivelse	003Z8201
Brand	DANFOSS
EAN-nr.	5714279038194
EC-numbers	231‑100‑4
Egnet til væsker	Ja
Enhed	STK
Forindstilling volumen gennemstrømning	Med slaglængde begrænser
Fødevarekontaktmateriale	Nej
Højde (mm)	83.3 mm
Indstilling direkte på produkt	Ja
Indstilling med PC	Ja
Indstilling via håndholdt programmeringsenhed	Nej
Indstilling via NFC	Nej
Klapventil karakteristik	Lineær
Lagervare	Ja
Længde (mm)	65 mm
Maksimal middeltemperatur (kontinuerlig)	95 °C
Materiale til hus	Messing
Materialekapslinger	Messing
Materialekvalitet	Zinkfri messing
Max. Differencetryk	600 kPa
Med målenippel	Ja
Med påfyldning-og afdrypningsventil	Nej
Minimal mellemtemperatur (kontinuerlig)	-10 °C
Minimum trykdifference	16 kPa
Nominel diameter	DN15
Pakkestørrelse	20
REACH - indeholder produktet stoffer fra kandidatlisten?	Ja
RoHS-kompatibel:	Ja
Serie	AB-QM
Slaglængde	4 mm
Tilslutninger	Udvendig gevind metrisk
Tilslutnings betjeningselement	M30 x 1.5
Trykklasse	PN 25
Type	Membran
Type af trykkompensation	Mekanisk
Udvendig rørdiameter	21.3 mm
UNSPSC	40141609
Velegnet til glycol	Ja
Volumestrøm	0.065 - 0.65 m³/h
VVS-nr.	406838006
